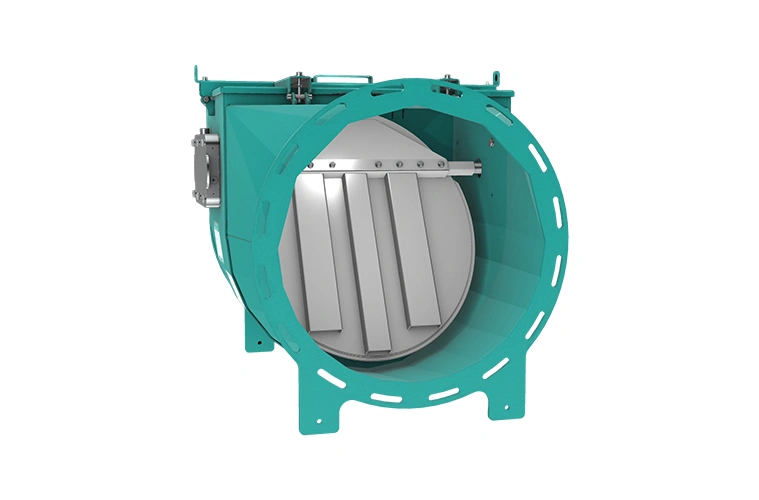

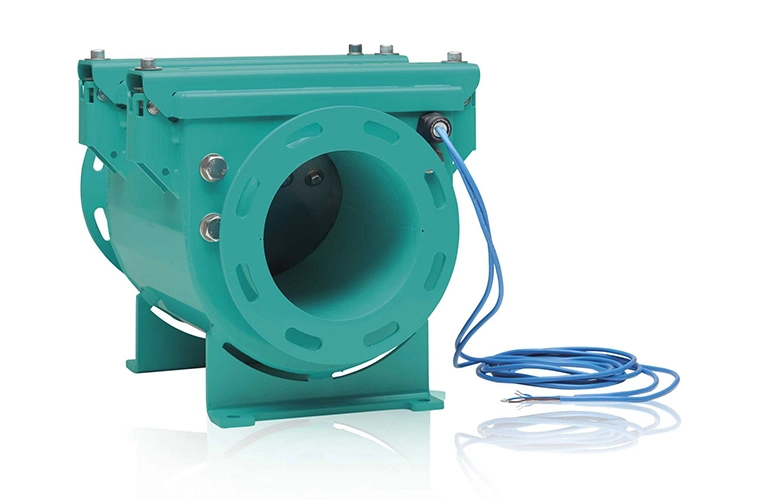

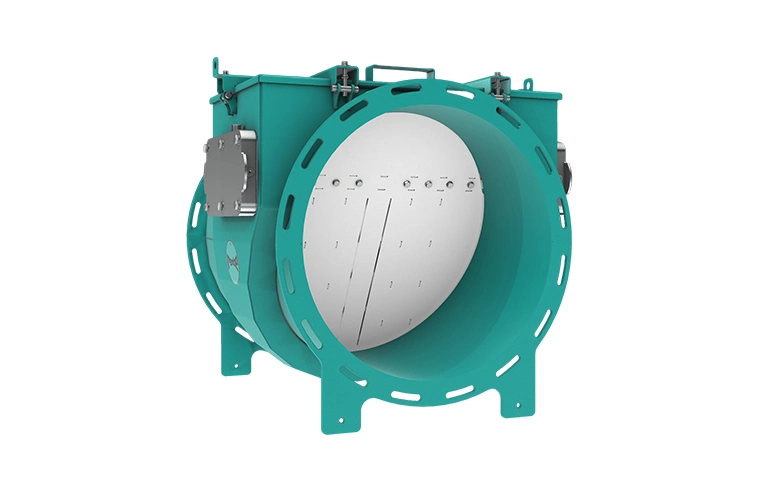

Q-FLAP RX™ - FİLTRELER VE TOZ TOPLAYICILARI ÜZERİNDEKİ DOĞAL GAZ HATLARININ EKONOMİK İZOLASYONU
Bir patlama durumunda, Q-Flap RX™ patlama izolasyonu klapesi, neredeyse tüm endüstri sektörlerinde tesis bileşenlerini etkili bir şekilde izole eder. Ayrıca Q-Flap RX™, filtre toz toplayıcıların aspirasyon hatları ve değirmenlerin emme giriş hatları için de mükemmel bir şekilde uygundur.
UYGULAMALAR
DN 400’e kadar olan nominal boru boyutları birincil olarak farmasötik ve kimya endüstrilerindeki merkezi olmayan ekstraksiyon sistemleri için kullanılırken, DN 450 ila DN 710 arasındaki nominal boru boyutları taneli malzeme ve gıda endüstrisindeki merkezi toz ekstraktörleri için kullanılır. DN 800’den DN 1250’ye kadar nominal boru boyutları ahşap ve ağır hizmet tipi sanayide kullanılmaktadır.
Bağımsız endüstrilere yönelik oldukça çeşitli gereksinimleri karşılamak için Q-Flap RX™ ürün yelpazesi, üç farklı tasarım versiyonu sunar. DN 710’a kadar nominal boru boyutlarında bir kontrol kapağı bulunur, daha büyük nominal boru boyutları ise modüler bir tasarıma sahiptir. Bu, tüm boru boyutlarında bakım ve servisin kolaylıkla gerçekleştirilebilmesini sağlar.
MEKANİZMA
Sistem kapatıldığında, vana klapesi eğimli bir konumda durur. Normal çalışma sırasında, patlama izolasyon klapesi sistemin hava akışı tarafından açık tutulur. Bir patlama durumunda, valf klapesi patlamanın basınç dalgası tarafından kapatılır.
Temel Pozisyon
Sistem kapatıldığında, vana kanadı eğik bir pozisyonda durur.
Çalışma Esnasında
Normal çalışma sırasında patlama izolasyonu kanatlı vana, sistemdeki hava akışı tarafından açık tutulur.
Patlama Durumunda
Bir patlama durumunda, vana kanadı patlamanın basınç dalgası tarafından kapatılır.
AVANTAJLARINIZ
- DN 710’a kadar olan boru boyutlarında kontrol kapağını tamamen açarak, cihazın tamamen sökülmesine gerek kalmadan hızlı bakım.
- Opsiyonel olarak: bir gözetme fonksiyonunun entegre edilmesiyle daha uzun bakım aralıkları.
- Esnek kullanım: Q-Flap RX™, DN 1250’ye kadar olan tüm yaygın nominal boru boyutları için mevcuttur.
