Ex-Proof Muayenesi: Sahada Gördüğümüz Uygunsuzluklar ve Sonrasında Neler Değişti
Saha ziyaretlerimizde defalarca aynı tabloyla karşılaştık: ATEX sertifikalı, kağıt üzerinde her şeyi doğru olan bir ekipman — ama kablo rakoru gevşek, kör tapa eksik ya da topraklama korozyona uğramış. IEC 60079-17 standardına göre yaptığımız ex-proof muayenelerinde bunu defalarca gördük: sertifikalı ekipman almak işin sadece başlangıcı. Bu yazıda sahada en sık karşılaştığımız ATEX uygunsuzluklarını, bunları nasıl kapattığımızı ve “öncesi/sonrası” farkının pratikte ne anlama geldiğini kendi gözlemlerimizden aktarıyoruz.
Ex-Proof Muayenesi Nedir?
Ex-proof muayenesi, patlayıcı ortamlarda (ATEX / ATmosphères EXplosibles) kullanılan elektrikli ve mekanik ekipmanların, kurulumdan sonra da sertifikasında belirtilen koruma tipine (Ex d, Ex e, Ex ia/ib, Ex tb vb.) fiilen uygun kalıp kalmadığını sahada doğrulama sürecidir. Bu muayeneyi IEC 60079-17 standardına göre yürütüyoruz; ekipmanın kategorisi, grubu, sıcaklık sınıfı ve zone uyumluluğunun yanı sıra fiziksel montaj detaylarını da tek tek yerinde kontrol ediyoruz.
Ex-Proof Muayenesinde Hangi Kriterler Kontrol Edilir?
Saha kontrol listemizi oluştururken IEC 60079-17’nin tipik muayene sorularını esas alıyoruz:
| Kontrol Maddesi | Açıklama |
| Donanım / EPL uygunluğu | Ekipman, bölge (zone) kurallarına uygun mu? |
| Kategori ve grup doğruluğu | Etiketteki grup/kategori sahaya uygun mu? |
| Sıcaklık sınıfı | T-sınıfı, ortam ve işletme sıcaklığına uygun mu? |
| Kablo bağlantı cihazları | Rakorlar hasarsız ve azami gerilim (Um) aşılmamış mı? |
| Kablolama ve kanallar | Kablo kanalları, borular sızdırmaz mı? |
| Topraklama bağlantıları | Koruma tipinin bütünlüğünü sürdürüyor mu? |
| Kör tapalar / kablo rakorları | Doğru tipte, tam ve sıkı mı? |
| Diyotlu güvenlik bariyerleri | Onaylı tipte ve gerekli yerlerde topraklanmış mı? |
| Korozyon / kir birikimi | Donanım dış etkenlere karşı korunuyor mu? |
Sahadan not: Bu listeyi uyguladığımız her denetimde gördüğümüz şey şu — ex-proof muayenesi sadece “sertifika var mı?” sorusuna değil, “sertifikadaki koşullar sahada fiilen sağlanıyor mu?” sorusuna cevap arıyor.
Sadece Ekipmanın ATEX Sertifikalı Olması Yeterli mi?

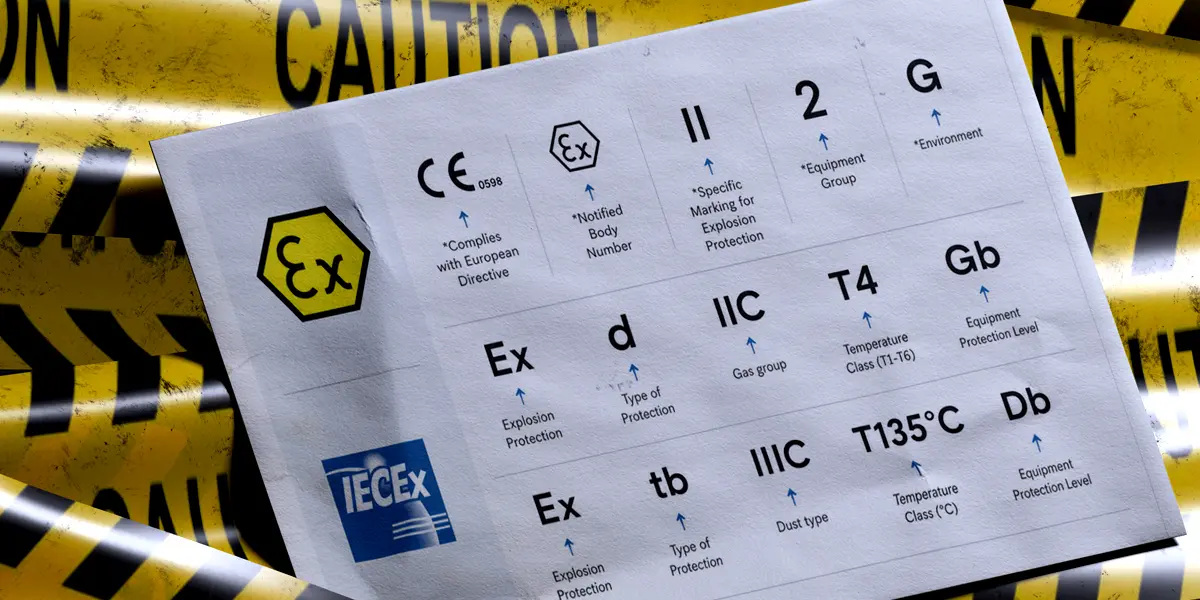

Hayır — ve bunu sahada defalarca gördük. ATEX etiketinde yer alan işaretler, ekipmanın kullanım koşullarını belirler ve montajın bu koşullara birebir uyması gerekir:
| İşaret | Anlamı | Açıklama |
| X | Özel kullanım şartı | Sertifikada belirtilen ek montaj/kullanım/ortam şartları vardır |
| (işaret yok) | Tam ekipman | İlave şart olmadan doğrudan patlayıcı ortamda kullanılabilir |
| U | Komponent sertifikası | Sertifika bir parçaya aittir, tek başına kullanılamaz |
“ATEX sertifikalı ekipman aldık, taktık” cümlesini sahada çok duyduk — ama tek başına bu yeterli değil. Rakor topraklaması, kablo giriş sızdırmazlığı, kör tapa tipi gibi montaj detaylarının doğruluğunu her seferinde ayrı ayrı yerinde doğruluyoruz.
Sahada En Sık Gördüğümüz ATEX Uygunsuzlukları (Öncesi)
Saha denetimlerimizde tekrar tekrar karşımıza çıkan uygunsuzluklar şunlar:
- Yetersiz kablo rakoru sıkılığı — çoğu sahada rakor bağlantısından sonra gereken düz ilerleme ve eğim mesafesinin sağlanmadığını gördük.
- Eksik veya hasarlı kör tapalar — kullanılmayan giriş deliklerinde ex-proof olmayan tapaların kullanıldığına sıkça rastladık.
- Topraklama süreksizliği — koruma tipinin bütünlüğünü bozan gevşek veya korozyona uğramış topraklama bağlantılarıyla defalarca karşılaştık.
- IP sınıfı yetersizliği — kapak contası veya kablo girişinde bozulan toz/nem sızdırmazlığını, özellikle eski tesislerde standart bir bulgu olarak görüyoruz.
- Standart-dışı kablo/conta malzemesi — ATEX onayı olmayan rakor ya da kablo kullanımı, saha denetimlerimizde en sık düzelttiğimiz kalemlerden biri.
- Aşırı toz/kir birikimi — özellikle Zone 21/22 gibi toz patlama bölgelerinde yüzey sıcaklığını etkileyen kirlenmeyi yerinde tespit ediyoruz.
- Elektrostatik yükün önlenmemesi — “avoid electrostatic charging” uyarısı taşıyan ekipmanlarda temizlik veya malzeme seçiminin göz ardı edildiğini sahada gözlemledik.

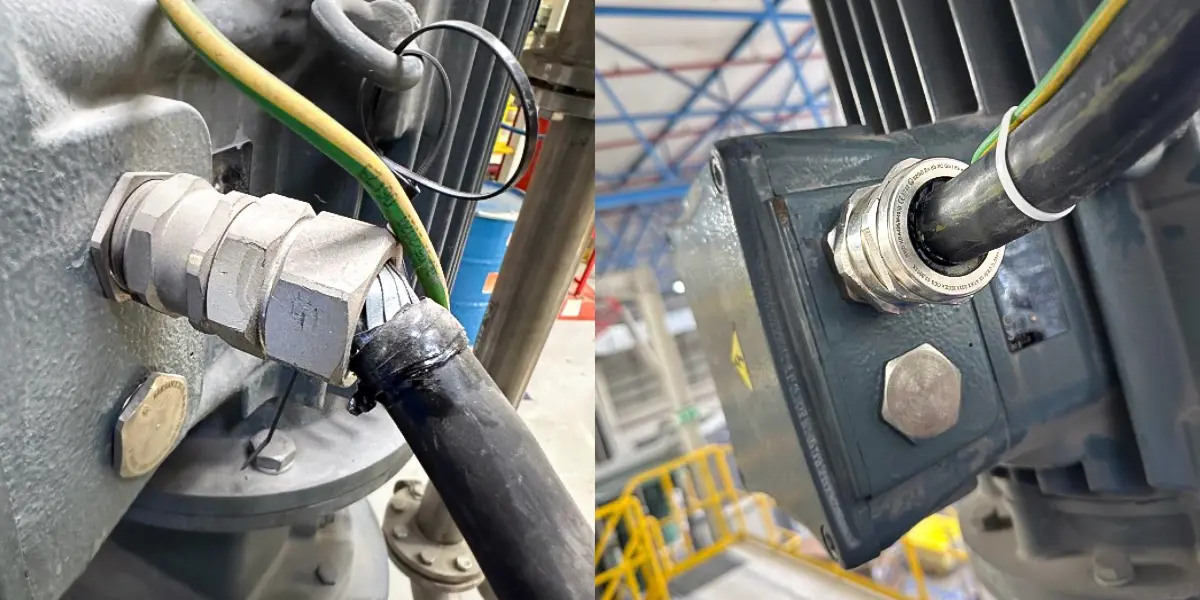

Uygunsuzluk Giderildikten Sonra Ne Değişiyor (Sonrası)?
Aksiyonları tamamladığımızda sahada gözle görülür ve ölçülebilir bir fark oluşuyor:
- Kablo girişlerini sertifikaya uygun ex-proof kablo rakorlarıyla değiştirip doğru torkla sıkıyoruz.
- Kullanılmayan tüm girişleri ex-proof kör tapayla kapatıyoruz.
- Topraklama iletkenlerini hasarsız hale getirip yeterli sıkılıkta bağlıyor, koruma tipinin bütünlüğünü sürdürüyoruz.
- Gövde contalarını yenileyerek beyan edilen IP sınıfını (örn. IP66) yeniden sağlıyoruz.
- Aşırı toz/kir birikimini temizleyip periyodik temizlik planına alıyoruz.
Tüm bu aksiyonları bir ATEX Saha Montaj Raporu (Verification Dossier) ile belgeliyoruz — böylece “öncesi/sonrası” farkı sahada değil, raporda da görülebilir hale geliyor.
Önce Tesisi Kuralım, Sonra ATEX’e Uygun Hale Getiririz” Doğru Bir Yaklaşım mı?
Hayır — sahada gördüğümüz kadarıyla bu yaklaşım hemen her zaman daha pahalıya patlıyor. Literatür verilerine göre bir tesisi baştan ATEX’e uygun kurmanın ek maliyeti yaklaşık %5-15 iken, sonradan uygun hale getirmenin maliyeti 2-5 kat daha fazla. Sahada bunun başlıca nedenlerini şöyle sıralıyoruz:
- Ek işçilik, malzeme ve mühendislik ihtiyacı
- Eksik dokümantasyonun sonradan tamamlanma zorluğu
- Üretim durdurma / organizasyon maliyeti
- Sahanın demontaj-montaja uygun hale getirilmesi
- Üretim yapan bir tesiste demontaj-montaj için ek İSG önlemleri
- %100 uyum sağlanamama riski ve olası üretim kaybı
Bu içerik, PULSE bünyesinde ATEX ve Stratejik Projeler Direktörü Sadık Manzak’ın “Yem Sektöründe Patlamadan Korunma & Güvenli Prosesler Günü” (İstanbul 2026) sunumundaki saha deneyimleri ve ekibimizin sahadaki gözlemleri baz alınarak hazırlanmıştır.
