BESS Patlama Koruması: UL 9540A, NFPA 855 ve NFPA 68 Standartları ile Katmanlı Emniyet Rehberi
Batarya Enerji Depolama Sistemlerinde (BESS) güvenlik, yalnızca bir yangın söndürme konusundan ibaret değildir. Özellikle lityum-iyon bataryalarda tetiklenen thermal runaway (termal kaçak) süreci; hidrojen, karbonmonoksit ve hidrokarbon gibi son derece yanıcı gazların birikmesine yol açar. Bu gazlar bir tutuşma kaynağıyla buluştuğunda BESS konteynerlerinde yıkıcı deflagrasyon ve patlama riski oluşturur.
BESS Patlama Koruması ve proses emniyetini tam anlamıyla sağlamak için bataryanın davranışını anlamak, güvenli kurulum kurallarını uygulamak ve olası patlama basıncını NFPA standartlarına uygun olarak tahliye etmek gerekir.
BESS Sistemlerinde Risk Yönetiminin 3 Temel Standardı
UL 9540A: Thermal runaway sırasında bataryanın nasıl davrandığını ve hangi gazların çıktığını test eder.
NFPA 855: UL 9540A verilerini kullanarak BESS sisteminin sahada nasıl güvenli kurulacağını tanımlar.
NFPA 68: Yanıcı gazların tutuşması durumunda oluşan patlama basıncının nasıl güvenli yönlendirileceğini standartlaştırır.
1. UL 9540A: Thermal Runaway ve Gaz Kompozisyonunun Anlaşılması
UL 9540A, enerji depolama sistemlerinde termal kaçak ve yangın yayılımı risklerini değerlendiren temel test metodudur. Testler hücre, modül, ünite ve kurulum seviyelerinde gerçekleştirilir.
Açığa Çıkan Gaz Bilgisi: Hücre seviyesinde yapılan testler; açığa çıkan gazın kompozisyonunu, miktarını ve yanıcılık sınırlarını belirler.
Risk Analizi: Üst seviye testler ise yangın yayılım potansiyelini ve deflagrasyon riskini ortaya koyar.
Sorumuz: “Bir hücre thermal runaway’e girerse sistem nasıl davranır ve ne tür bir patlama tehlikesi yaratır?”
2. NFPA 855: BESS Sistemlerinin Güvenli Kurulum Standartları
NFPA 855, sabit enerji depolama sistemlerinin güvenli tasarımı ve kurulumu için geçerli olan ana standarttır. Sistemlerin yerleşimi, güvenli ayrım mesafeleri, yangın koruma sistemleri ve gaz birikim yönetimini düzenler.
Test Verisine Dayalı Kurulum: Güncel NFPA 855 yaklaşımı, doğrudan UL 9540A test sonuçlarından elde edilen verilerin gerçek kurulum sahasına uygulanmasını zorunlu kılar.
Sorumuz: “UL 9540A’dan elde edilen veriler ışığında BESS sahada nasıl güvenli şekilde konumlandırılmalı?”
3. NFPA 68: Patlama Basıncının Kontrollü Tahliyesi (Deflagration Venting)
BESS kabin veya konteyneri içinde biriken yanıcı gazlar tutuştuğunda ortaya çıkan yüksek basınç, yapısal bütünlüğü tehdit eder. NFPA 68 (Standard on Explosion Protection by Deflagration Venting), oluşan bu basıncın kontrollü bir şekilde dışarı atılmasını sağlar.
Patlama Kapaklarının Rolü: Patlama kapakları patlamanın gerçekleşmesini engellemez; patlama anında belirlenen açılma basıncında (P_stat) devreye girerek kabin üzerindeki yapısal yükü güvenli seviyede tutar.
Basınç Yönetimi: Yüksek basıncı insan ve tesis güvenliğini tehlikeye atmayacak yönlere tahliye eder.
Sorumuz: “Yanıcı gaz birikimi tutuşursa, oluşan patlama basıncı konteynere zarar vermeden nasıl tahliye edilir?”

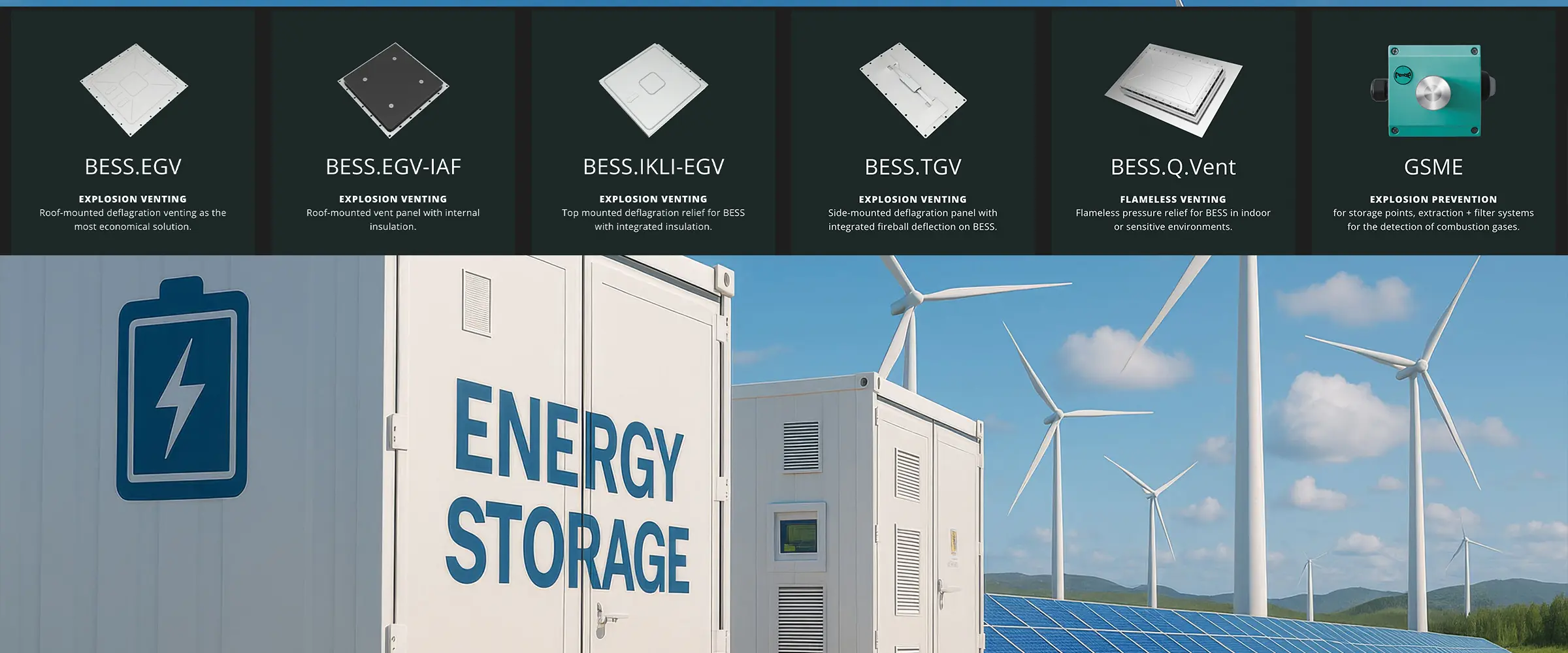

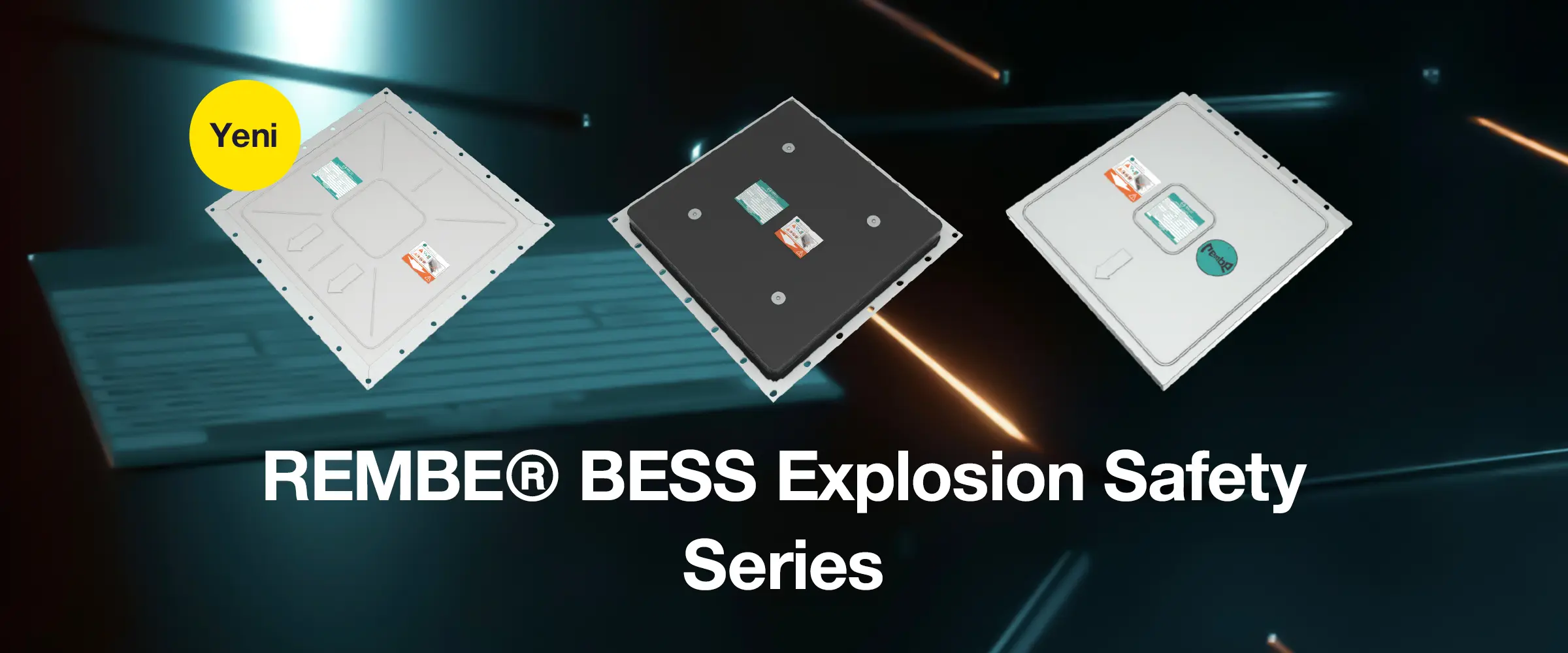

REMBE BESS Patlama Kapakları ile Proses Emniyeti
PULSE olarak, BESS uygulamalarında thermal runaway kaynaklı patlama risklerine karşı REMBE BESS Patlama Kapakları ile proses emniyeti çözümleri sunuyoruz.
REMBE BESS Patlama Kapaklarının Avantajları:
Pasif Koruma: Harici bir enerjiye veya sensör aktivasyonuna ihtiyaç duymadan mekanik olarak çalışır.
Hızlı ve Hassas Tepki: Belirlenmiş açılma basıncında derhal devreye girerek gaz deflagrasyon basıncını tahliye eder.
Kolay Entegrasyon: Outdoor BESS konteynerlerinin tavan veya yan panellerine entegre edilebilir.
Tam Uyumluluk: NFPA 68 ve Uluslararası BESS güvenlik standartlarına uygun şekilde projelendirilir.
Doğru Tahliye Alanı Hesabı Neden Kritik?
Bir patlama kapağını yalnızca fiziksel olarak konteyner üzerine yerleştirmek yeterli değildir. İdeal patlama tahliye alanının hesaplanması için şu parametreler eksiksiz değerlendirilmelidir:
UL 9540A’dan alınan gaz kompozisyonu ve yanıcılık özellikleri (K_G ve P_max değerleri)
Konteyner veya kabin serbest hacmi
Gaz oluşum senaryoları ve havalandırma debisi
Kapak açılma basıncı (P_stat) ve konteynerin dayanabileceği maksimum basınç (P_red)
Mümkün olan her senaryoda UL 9540A test verilerinin NFPA 68 patlama tahliye hesaplarına dahil edilmesi, eksiksiz ve doğrulanmış bir proses emniyeti yaklaşımının temelidir.
